TAC型连接器亦称TC天线插头，9.5电视插头，PAL插头，主要用于电视机及音视频设备作信号传输、连接电缆用；其特点是插拔快捷方便，性能稳定，可与IEC60169-2《同轴非匹配连接器》相互换

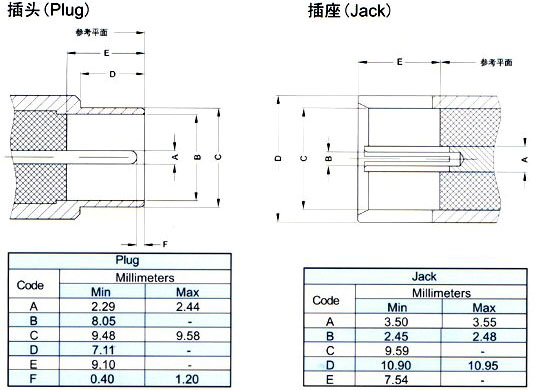

界面尺寸

主要技术特性

温度范围 　 　 -25～+70°C 振 动 　　　　100m/s2 (10～500Hz) 特性阻抗 　   75Ω 频率范围　　 DC～1GHz 工作电压　　 335V max (有效值) 耐 压　　 　 750V rms (海平面有效值) 接触电阻 　 内导体之间　 ≤10mΩ 外导体之间　 ≤5mΩ 绝缘电阻 　　≥1000 MΩ 耐用性 　　  ≥500次

材料与涂覆

壳体 　　　　　　　　黄铜    　　　　　镀亮镍 插针 　　　     　　 黄铜   　　　　　 镀硬金 插孔　　　　　　　 铍青铜或锡青铜      镀硬金 弹性接触件        铍青铜或锡青铜       镀硬金 内导体 　　       铍青铜或锡青铜       镀硬金 绝缘体 　　　　　聚四氟乙烯或聚乙烯 压接套 　　       　　铜合金　　　　　 镀镍 o型密封件　      　硅橡胶 6146

适用技术标准

IEC 60169-2
