您现在查看的是->7/16型(L29)射频同轴连接器 技术参数点击查看详细产品

   7/16(L29)型连接器具有螺纹连接机构,其特点是功率、容量大,电压驻波比小,三阶交调性能优越,气密性好,可供广播、电视天线系统、跳线连接以及微波通讯系统主馈电缆连接用.

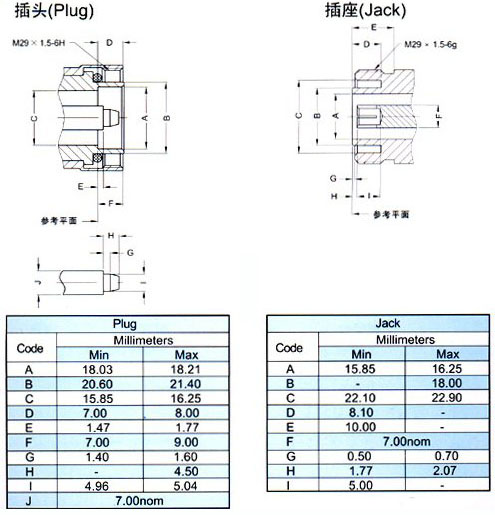

界面尺寸

主要技术特性
温度范围 -40~+85°C
振 动 100m/s2 (10~500Hz)
特性阻抗 50Ω
频率范围 DC~7.5GHz
工作电压 2700V max (有效值)
耐 压 4000V rms (海平面最小值)
接触电阻 内导体之间Center Contact ≤0.4mΩ
外导体之间Outer Contact ≤1.5mΩ
绝缘电阻 ≥5000MΩ
平均功率 3KW max
插入损耗 0.15dB (7.5GHz max)
电压驻波比 直式 ≤ 1.10
弯式 ≤ 1.25
耐用性 ≥500次(cycles)
材料与涂覆
壳体      无磁性黄铜        镀银或三元合金
插针      无磁性黄铜        镀硬金
插孔      铍青铜或锡青铜      镀金或银
弹性接触件  铍青铜或锡青铜       镀银或三元合金
绝缘体     聚四氟乙烯
压接套      铜合金          镀镍
o型密封件    硅橡胶6146
适用技术标准
CECC 22190;
IEC 60169-4;
DIN 47223.
