您现在查看的是->SSMB型微小型射频同轴连接器技术参数点击查看详细产品
SSMB系列产品是一种微小型推入锁紧式连接器,产品具有体积小、重量轻、使用方便、电性能优良等特点,适用于微型无线电设备及电子仪器的高频回路中连接射频同轴电缆。可与国际上同类产品互换使用。

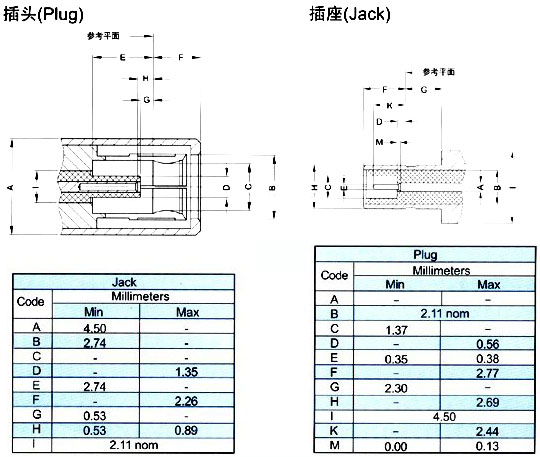

界面尺寸

主要技术特性
温度范围 -55~+155°C
特性阻抗 50Ω
频率范围 DC~3GHz
工作电压 250V max (有效值)
耐 压 500V rms (海平面最小值)
接触电阻 内导体之间 ≤5mΩ
外导体之间 ≤2.5mΩ
绝缘电阻 ≥1000MΩ
电压驻波比 VSWR 直式 DC~1GHz ≤1.15; 1~3GHz ≤ 1.25
弯式 DC~1GHz ≤1.20; 1~3GHz ≤ 1.35
耐用性 ≥500次(cycles)
材料与涂覆
壳体 黄铜 镀硬金
插针 锡青铜 镀硬金
插孔 铍青铜 镀硬金
弹性接触件 铍青铜 镀硬金
绝缘体 聚四氟乙烯
压接套 铜合金 镀硬金
o型密封件 硅橡胶
适用技术标准
MIL-C-39012;
CECC 22170;
IEC 60169-19.
