| SMC 系列产品是一种小型螺纹连接式射频连接器，它具有体积小、重量轻、连接可靠，抗振性能好等特点，供无线电设备和仪器中连接射频同轴电缆用。 |
|

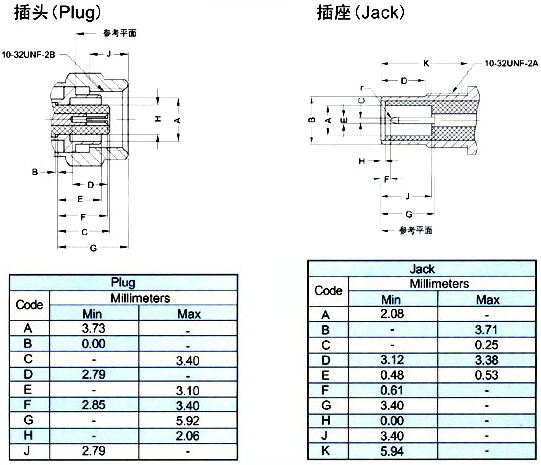

界面尺寸 |
|
主要技术特性 |
| 温度范围 |
-65～+165°C (PE Cable -40～+85°C)
|
| 特性阻抗 |
50Ω |
|
| 频率范围 |
DC～10GHz
|
| 工作电压 |
335V max (有效值)
|
|
| 耐 压 |
1000V rms (海平面最小值)
|
|
| 接触电阻 |
内导体之间 |
≤6mΩ |
|
外导体之间 |
≤1mΩ |
| 绝缘电阻 |
|
≥1000MΩ |
| 电压驻波比 |
直式 |
≤1.25 |
|
弯式 |
≤1.35 |
| 耐用性 |
|
≥500次 | |
|
材料与涂覆 |
| 壳体 |
黄铜 |
镀硬金 |
| 插针 |
黄铜 |
镀硬金 |
| 插孔 |
铍青铜 |
镀硬金 |
| 弹性接触件 |
铍青铜 |
镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
|
| 压接套 |
铜合金 |
镀镍或镀金 |
| o型密封件 |
硅橡胶 |
| |
|
适用技术标准 |
MIL-C-39012;
CECC 22140;
IEC 60169-9;
DIN 47225. | |
|
|
