您现在查看的是->SMB型小型射频同轴连接器 技术参数

点击查看详细产品

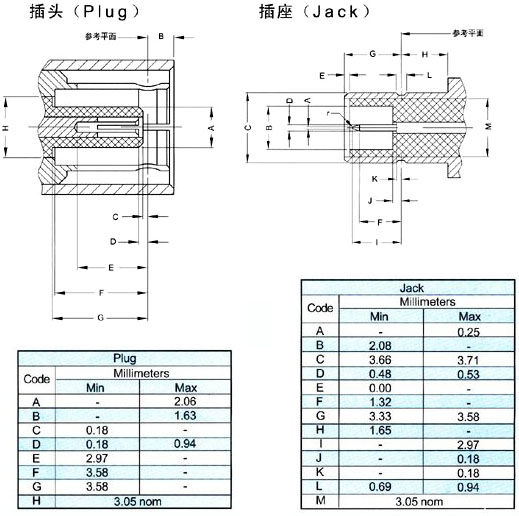

SMB 系列产品是一种推入锁紧式连接器，它具有体积小、重量轻、电性能优良、使用方便的特点，适用于无线电设备及电子仪器的射频回路中连接射频同轴电缆用。 界面尺寸 主要技术特性 TECHNICAL CHARACTERISTICS 温度范围 Temp.range -65～+165°C (PE Cable -40～+85°C) 特性阻抗 Impedance 50Ω 频率范围 Frequency Range DC～4GHz(50Ω); 0～2GHz(75Ω) 工作电压 Working Voltage 335V max (有效值) 耐 压 Withstand Voltage 1000V rms (海平面最小值) 接触电阻 Contact resistance 内导体之间Center Contact ≤6mΩ 外导体之间Outer Contact ≤1mΩ 绝缘电阻 Insulation resistance ≥1000MΩ 电压驻波比 VSWR 直式 Straight ≤1.25 弯式Right angle ≤1.45 耐用性 Durability(mating) ≥500次（cycles） 材料与涂覆 MATERIAL & PLATING 壳体 shell 黄铜 brass 镀硬金 gold plated 插针 contact pin 黄铜 brass 镀硬金 gold plated 插孔 socket 铍青铜 beryllium 镀硬金 gold plated 弹性接触件 elastic contact 铍青铜 beryllium 镀硬金 gold plated 绝缘体 insulator 聚四氟乙烯 PTFE 压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel or gold plated o型密封件 o-ring sealing 硅橡胶 6146 silastic 适用技术标准 APPLICABLE STANDARD MIL-C-39012; CECC 22130; IEC 60169-10.
